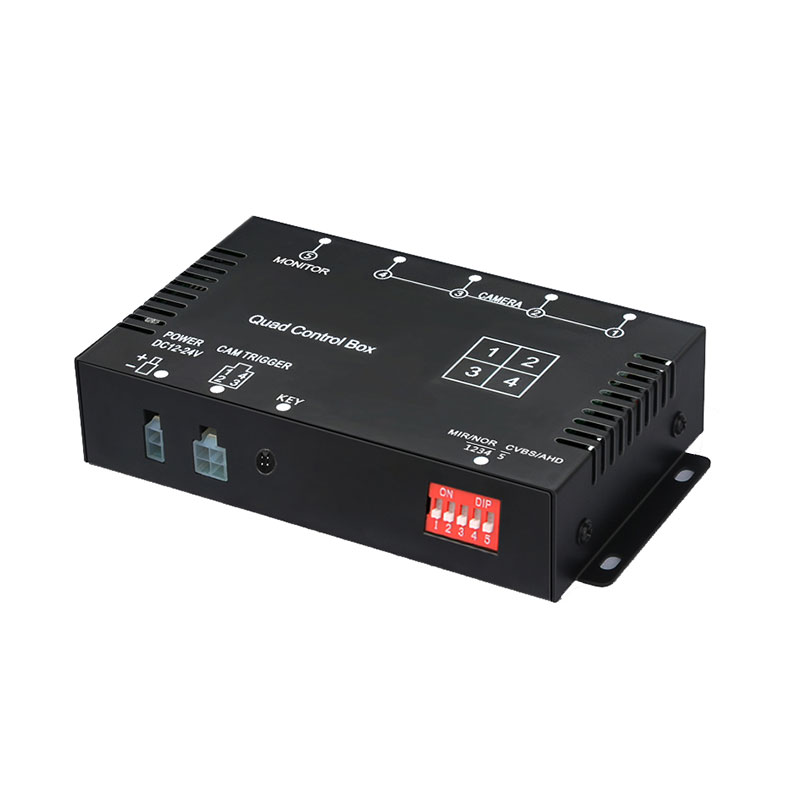

4CH AHD 720P/CVBS Ibilgailuen Bideo Banatzailea Kamioi Kamera Sistemetarako

Produktuaren Abantailak

1. Lau Ibilgailuen Kameretarako Kontrol Unitate Bat

Konektatu gehienez lau kamera kanal bideo-kontrol-unitate trinko baten bidez. Honek kamera anitzeko ibilgailuen sistemen kableatua eta seinaleen kudeaketa errazten du.

2. AHD + CVBS kamera bateragarritasuna

Onar dezake AHD 720P/CVBS. Honek unitatea ibilgailuen belaunaldi ezberdinetako kamerak erabiltzen dituzten proiektuetarako egokia bihurtzen du.

3. Trigger-en oinarritutako pantaila osoko aldatzea

Kamera bakoitzak abiarazte sarrera indibidual bat izan dezake. Abiarazte-seinalea aktibatzen denean, dagokion kamerak automatikoki har dezake pantaila pantaila osoko moduan. Hau erabilgarria da aplikazioetarako: Alderantzizko kamera aktibatzea, Alboko kameraren jarraipena, Aurrealdeko kamera aktibatzea eta Ibilgailuaren atea edo txandakatzearekin lotutako kamera aldatzea.

4. Ikuspegi anitzeko pantaila malgua

Bi edo hiru kamera konektatzen direnean, sistema automatikoki alda daiteke dagokion 2-split edo 3-split pantaila modura. Honek modu praktiko bat eskaintzen du kameraren konfigurazio desberdinak eraikitzeko kontrol-unitate nagusia aldatu gabe.

5. Ispilu-irudiaren ezarpen independentea

Kamera-kanal bakoitza bereizita konfigura daiteke irudi normal edo ispilu-irudi gisa, kameraren posizio ezberdinek beren ikus-orientazio egokia erabiltzeko aukera emanez.

Produktuaren Parametroak

Produktu mota: 4CH AHD Ibilgailuen Bideo Multiplexadorea

Kameraren sarrera: 4CH  AHD 1080P / AHD 720P / CVBS

Bideo irteerako bereizmena: AHD 720P / CVBS

Kameraren kanalak: 4CH

Bistaratzeko modua: Pantaila osoa / 2 zati / 3 zati / Ikuspegi anitza konektatutako kameren arabera

Kamera Trigger: Kanal Bakoitzerako Banakako Trigger

Kameraren hautaketa: Trigger Wire / Eskuzko hautaketa

Trigger Display: Pantaila osoko pantaila automatikoa

Bistaratzeko lehentasuna: CAM1 / CAM2 / CAM3 / CAM4

Abiaraztearen itzulera atzerapena: gutxi gorabehera. 2 segundo

Irudiaren ezarpena: Normala / Ispilua, kanal bakoitzerako modu independentean doi daitekeena

Audioa: 720P / CVBS Audio irteera onartzen da

Potentzia-irteera: 12 V-ko potentzia-irteera Kameretarako eta LCDetarako

Lan-tentsioa: DC 9V-32V

Babesa: Tentsio altua / tentsio baxua / gainkarga babesa

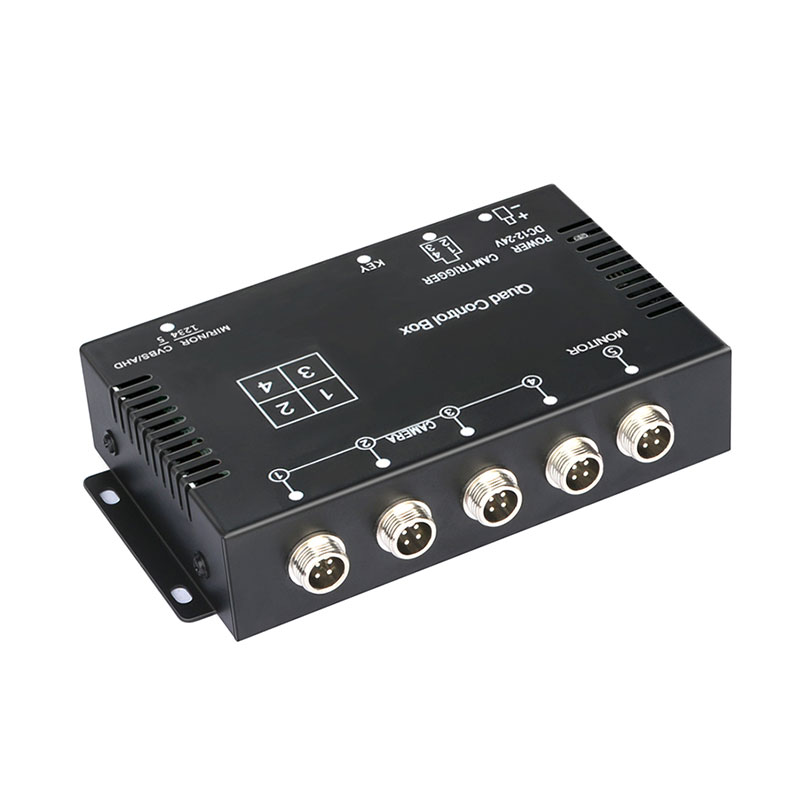

Bideo Irteerako Konektorea: RCA / 4P Aviation

Bideo-sistema: PAL / NTSC

Neurria: 155 × 87 × 32 mm

Kameraren konfigurazio tipikoa

4 kanaleko arkitektura ibilgailu komertzialen diseinu desberdinetarako erabil daiteke.

• Kamioia / Trailer

Aurrealdeko kamera + Atzeko kamera + Ezkerreko Kamera + Eskuineko Kamera

• Autobusa

Aurrealdeko kamera + Atzeko kamera + Atea/Alboko kamera + Kamera gehigarria

• Autokarabana / Autokarabana

Atzeko kamera + Ezkerreko Kamera + Eskuineko Kamera + Aurrealdeko Kamera

• Ibilgailu Berezia

Aurrealdeko monitorizazioa + Atzeko monitorizazioa + Lan eremuko kamera + alboko kamera

Benetako kameraren konfigurazioa ibilgailuaren gorputzaren eta jarraipen-baldintzen arabera egokitu daiteke.

Trigger eta bistaratzeko kontrola

Abiarazte-funtzioa ibilgailuaren bideo-multiplexatzaile honen ezaugarri nagusietako bat da. Lau kamera kanaletako bakoitza bereizita abiarazi daiteke. Abiarazte-seinalea jasotzen denean, dagokion kamera automatikoki pantaila osoko pantailara aldatzen da aurrez ezarritako kameraren lehentasunaren arabera. Abiarazte-seinalea bertan behera utzi ondoren, irudia 2 segundoz gutxi gorabehera bistaratuko da aurreko pantaila-egoerara itzuli aurretik. Abiarazte-kontrol mota hau bereziki erabilgarria da gidariak kameraren ikuspegi garrantzitsu bat behar duenean kamera anitzeko pantaila normala aldi baterako baliogabetzeko.

Zergatik erabili bideo-multiplexadorea kamerak zuzenean konektatu beharrean?

Kamera anitzeko ibilgailuen sistema baterako, erronka nagusia ez da kamera kopurua soilik. Sistemak ere kudeatu behar du zein kamera erakutsi behar den eta noiz.

4CH AHD Ibilgailuen Bideo Multiplexagailuak lau kamera eta heldulekuentzako konexio zentralizatu bat eskaintzen du:

• Kameraren sarrera → Seinalearen tratamendua → Trigger kontrola → Pantaila aldatzea → Monitorearen irteera

Horri esker, ibilgailuen fabrikatzaile, instalatzaile eta flota soluzio hornitzaileek kamera anitzeko ibilgailuen zaintza sistema antolatuagoa eraiki dezakete.

Ohiko galderak

Q1: Zenbat kamera onartzen ditu kontrol-kutxak?

Gehienez 4 kamera sarrera onartzen ditu.

2.G.: AHD1080P kamerak onartzen ditu?

Bai. AHD 1080P, AHD 720P eta CVBS kamera sarrerak onartzen ditu.

3.G.: Kamera bakoitza bereizita abiarazi al daiteke?

Bai. Kamera kanal bakoitza bereizita abiarazi daiteke eta automatikoki pantaila osoan bistaratu.

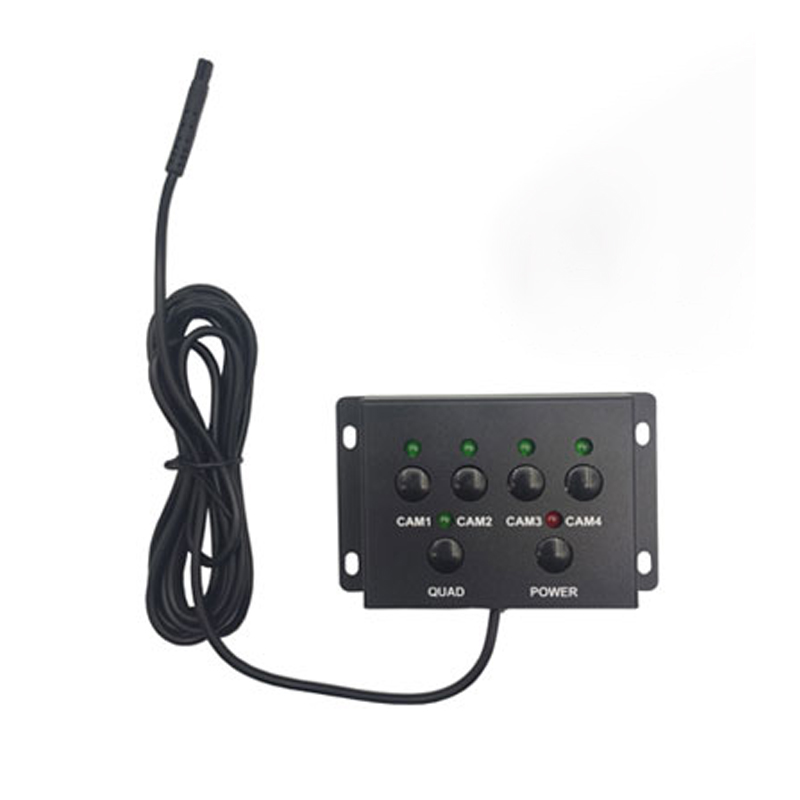

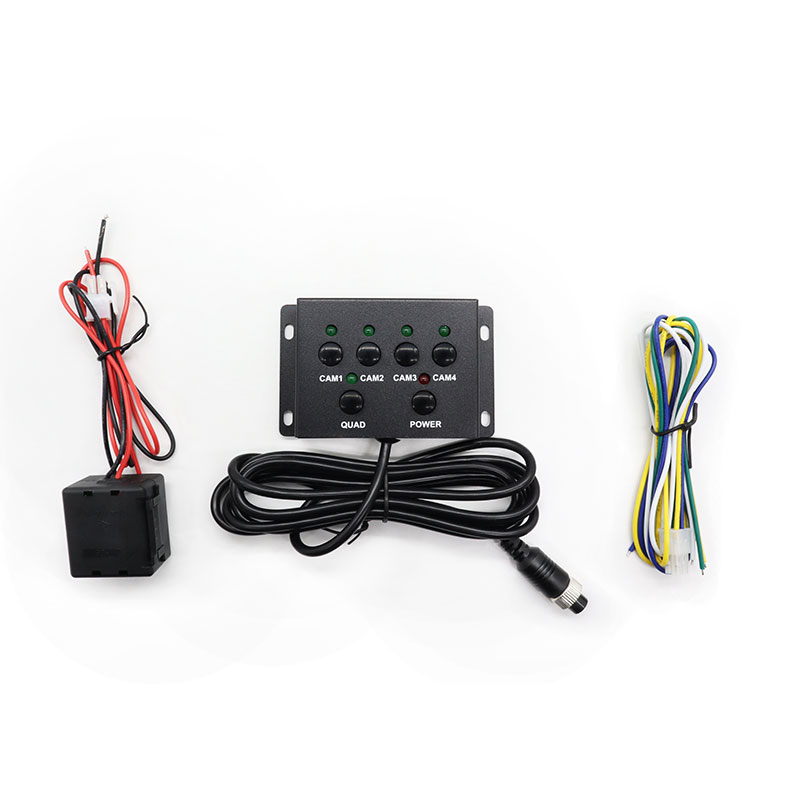

4.G.: Eskuz hauta al dezaket kamera bat?

Bai. Kameraren lau kanaletako edozein eskuz hauta daiteke.

Q5: Kamerek ispilu ezarpen desberdinak erabil ditzakete?

Bai. Irudi normala/ispilua kanal bakoitzerako modu independentean konfigura daiteke.

6.G.: Zer gertatzen da trigger seinalea desagertu ondoren?

Aktibatzailea bertan behera utzi ondoren, hautatutako irudia 2 segundoz geratzen da gutxi gorabehera eta, ondoren, aurreko pantaila-egoerara itzultzen da.

7.G.: 24V-ko kamioi batekin funtziona dezake?

Bai. Lan-tentsioa 9V-32V-koa da, 12V eta 24V-ko ibilgailuen aplikazio arruntak estaltzen dituena.

8.G.: Bideoa grabatzen al du?

Ez. Bertsio hau bideo-multiplexa/kontrol-kutxa bat da, ez DVR bat. Bideoak aldatzeko eta pantaila kudeatzeko diseinatuta dago.
